ЛайтБрус. Рекомендации по применению

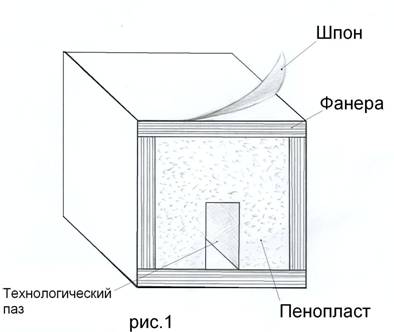

Композитный, конструкционно-декоративный материал "Лайтбрус”

Торцы бруса оформляются через проставку – коннектор (рис.2)
Проставка- коннектор также используется для стыковки балок и бруса между собой (рис.3)
Возможно изготовление бруса с фабричной заторцовкой (без проставок-коннекторов)
Подвесные  потолочные системы могут крепиться непосредственно
 к потолку или на регулируемых подвеса.

Этапы сборки и монтаж подвесных потолков.
1.С лицевой стороны балок размечаются центры пазов под точки сверления.
2.Сверлом 10 мм. ( на малых оборотах ) сверлятся отверстия.
3.Для крепления балок к потолку нарезаются шпильки, с учетом толщины балок в сборе и глубины дюбеля. (за вычетом 5 мм. под лицевую  гайку Эриксон).
4.Согласно размерам конструкции размечается и насверливаются отверстия в   потолоке под места крепления  балок.
5.Дюбели или анкерные болты вбиваются в отверстия в потолке, в них вкручиваются шпильки относительно толщины балки в сборе.
6.На шпильку монтируется балка и крепится с помощью шайбы и  гайки М6.( рис.1.)
7.Далее паз в паз вставляется нижняя балка и затягивается мебельной гайкой "Эриксон с помощью шестигранника. ( рис. 2.).

Советы.(подвесные потолки).
Дополнительный вариант подвеса скрытым креплением для бруса:
1.В брусе, на стороне обращенной к потолку, сверлами выбираются отверстия большого и малого диаметров. (рис.1,2.). соединяясь между  собой пазом.
2.В потолке крепится на пластиковом дюбеле шуруп " Глухарь с надетой на него шайбой. (рис.3.).
3.Через большое отверстие, брус надевается на шуруп (1)  и задвигается на малую прорезь(рис.4.).

При большой протяженности потолков торцевые соединения балок выполняются:
1. Для заторцованных балок: на шкантах (рис.1.), сверху дополнительно соединяясь монтажной пластиной Ф11 или  Ф12 в зависимости от сечения бруса. Пластина крепится к брусу саморезами по дереву.
2. Без заторцовки, с помощью коннектора (рис.2.)
3. Соединения также могут быть выполнены как на шкантак так и склеены на клей.
!    Во всех случаях необходимо предусматривать что ЛайтБрус не   рекомендуется использовать как конструктивно несущий брус.


Сборка и монтаж систем зонирования пространства.
Элементы системы соединяются паз в паз: балка/балка (рис.1.), либо балка/брус (рис.2.) с пазом только в балке.

Этапы сборки и монтаж:
1.По центру паза с лицевой стороны размечается точка сверления.
2.Сверлом     10 мм (на малых оборотах) сверлится балка.
3.Для крепления к стене или потолку нарезаются шпильки, необходимой длинны, (по толщине соединения в сборе или с учетом глубины дюбеля.).
4.Сверлятся отверстия в стене или потолке согласно размерам пазов конструкции.
5.Дюбель вбивается в отверстие, в него вкручивается шпилька относительно толщины системы в сборе ( за вычетом 5 мм. под лицевую гайку "Эриксон”).
6.На шпильки монтируется собранная  система.
Для установки системы как перегородки используются распорные болты, они крепятся сверху балок и позволяют надежно фиксировать всю конструкцию.
( рис.3,4).
Зазор между балкой и потолком равен 15-25 мм.

Систему в сборе можно закреплять непосредственно к стене или на
металлических проставках на необходимом расстоянии он стены.
